DIE MATRIX-TOPFMASCHINE

DIE MATRIX-TOPFMASCHINE

BREAK THE CIRCLE - GO LINEAR

BREAK THE CIRCLE - GO LINEAR

Erfahren Sie hier alles über die patentierten Topfmaschinen und Trayfüller der MATRIX-Produktfamilie sowie deren Top-Innovationen, die Sie begeistern werden!

Erfahren Sie hier alles über die patentierte MATRIX-Topfmaschine und ihre Top-Innovationen, die Sie begeistern werden!

VIDEOS: DIE MATRIX IM EINSATZ
VIDEOS: DIE MATRIX IM EINSATZ

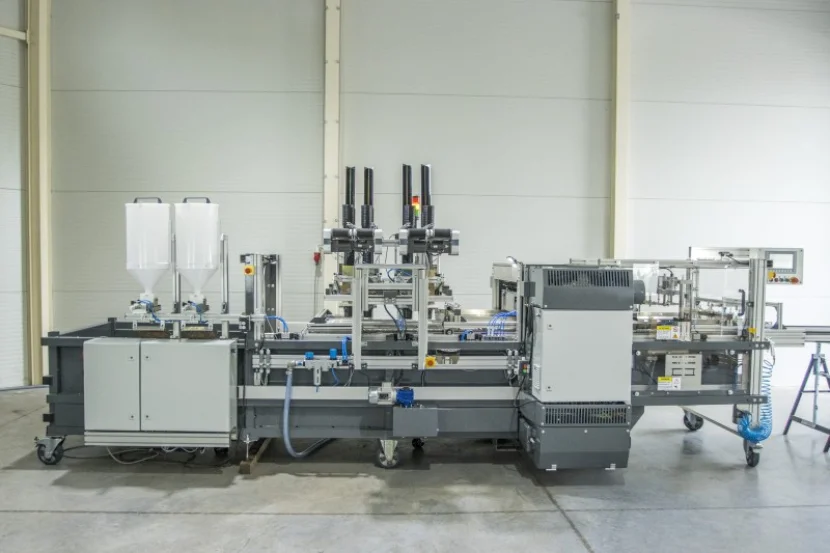

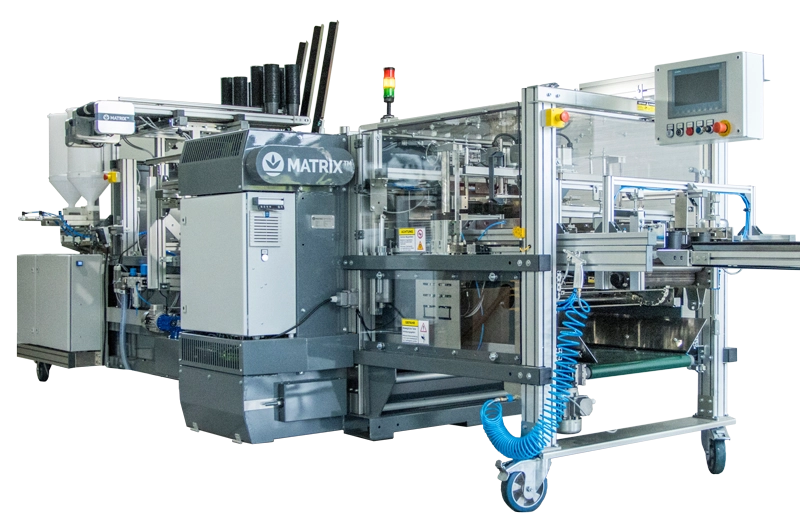

Die MATRIX-Topfmaschine ist in mehreren Ausführungen erhältlich: die MATRIX T2.4, T2.2 KOMPAKT, T2.2, sowie als MATRIX T1.1. Jede dieser Varianten wurde für spezifische Einsatzbereiche konzipiert und verfügt über unterschiedliche Leistungsstufen. Die Trayfüllmaschine ist als Modellserie TY verfügbar, die technisch auf der Plattform der Topfmaschinen basiert, sich aber in einigen Eigenschaften von ihnen unterschiedet.

Als eine Art Topfroboter revolutioniert die MATRIX die herkömmliche Vorstellung von Topfmaschinen. Ihre computergesteuerte Technologie, die Bauart und das patentierte Maschinenkonzept ermöglichen es ihr, beeindruckende Leistungszahlen von bis zu 10.000 Töpfen pro Stunde* zu bewältigen.

Eine Topfmaschine, die man auch als Topfroboter bezeichnen könnte:

Die MATRIX ist eine Topfmaschine, die bewusst neue Wege geht. Sie unterscheidet sich deutlich von herkömmlichen Topfmaschinen. Die MATRIX ist computergesteuert und die Leistung mit bis zu 10.000* Töpfen pro Stunde beeindruckend.

1. DIE TOPFZELLE

1. DIE TOPFZELLE

Die kompakte Topfzelle bildet die Basis für das Innenleben jeder MATRIX-Topfmaschine und besteht aus einer stabilen Aluminiumkonstruktion.

Dadurch ist die MATRIX im Verhältnis zu ihrer Leistung eine kompakte Maschine, die nur wenig Platz in Ihrem Betrieb benötigt.

Darüber hinaus deckt die MATRIX-Topfzelle den gesamten Arbeitsbereich ab und dient als stabile Transportvorrichtung.

Auch weitere Teile der MATRIX sind aus hochwertigem Aluminium gefertigt, einige besonders wichtige Bauteile sogar aus dem in der Luft- und Raumfahrt verwendeten Titan Gr5 Ti6Al4V.

Die kompakte Topfzelle in massiver Schweißkonstruktion bildet die Basis für das Innenleben jeder MATRIX.

Dadurch ist die MATRIX im Verhältnis zu ihrer Leistung eine kompakte Maschine, die nur wenig Platz in Ihrem Betrieb benötigt.

Darüber hinaus deckt die MATRIX-Topfzelle den gesamten Arbeitsbereich ab und dient als stabile Transportvorrichtung.

Weitere Teile der MATRIX sind aus hochwertigem Aluminium gefertigt, einige besonders wichtige Bauteile sogar aus dem auch in der Luft- und Raumfahrt verwendeten Titan Gr5 Ti6Al4V.

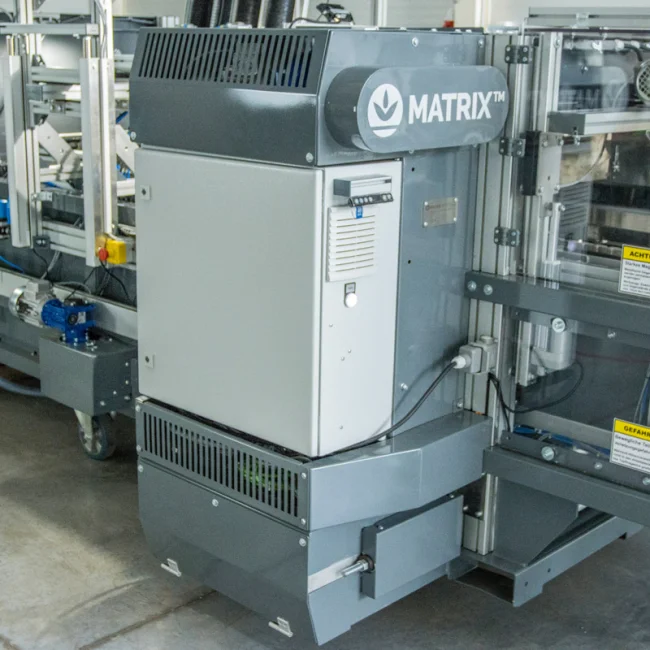

2. INNOVATIVER ELEVATOR

2. INNOVATIVER ELEVATOR

Der innovative Elevator der MATRIX-Topfmaschine ist quer zum Erdbehälter angeordnet. Er bietet folgende Vorteile:

Der innovative Elevator der MATRIX-Topfmaschine ist quer zum Erdbehälter angeordnet. Er bietet folgende Vorteile:

  • Zum ersten Mal bei einer Topfmaschine wird eine genau messbare und kontrollierbare Zufuhr von Erde in die Töpfe gewährleistet.

  • Das Substrat wird nicht mehr direkt auf die Schaufeln geschoben, wodurch die Antriebskette entlastet wird. Der Elevator zieht nur soviel Substrat nach, wie benötigt wird.

  • Einfache Wartung: Elevator, Antriebsketten und Schaufeln sind durch seitliche Türen leicht zugänglich. Ein Schaufelwechsel ist somit in kürzester Zeit möglich - ohne in die Topfmaschine zu steigen oder gar Schneidewerkzeug verwenden zu müssen.

  • Zum ersten Mal bei einer Topfmaschine wird eine genau messbare und kontrollierbare Zufuhr von Erde in die Töpfe gewährleistet.

  • Das Substrat wird nicht mehr direkt auf die Schaufeln geschoben, wodurch die Antriebskette entlastet wird. Der Elevator zieht nur soviel Substrat nach, wie benötigt wird.

  • Einfache Wartung: Elevator, Antriebsketten und Schaufeln sind durch Türen leicht zugänglich. Ein Schaufelwechsel ist somit in kürzester Zeit möglich - ohne in die Topfmaschine steigen zu müssen.

Neu ist auch, dass sowohl der Antrieb des Erdbehälters als auch des Elevators frequenz- und computergesteuert erfolgt.

Neu ist auch, dass sowohl der Antrieb des Erdbehälters als auch des Elevators frequenz- und computergesteuert erfolgt.

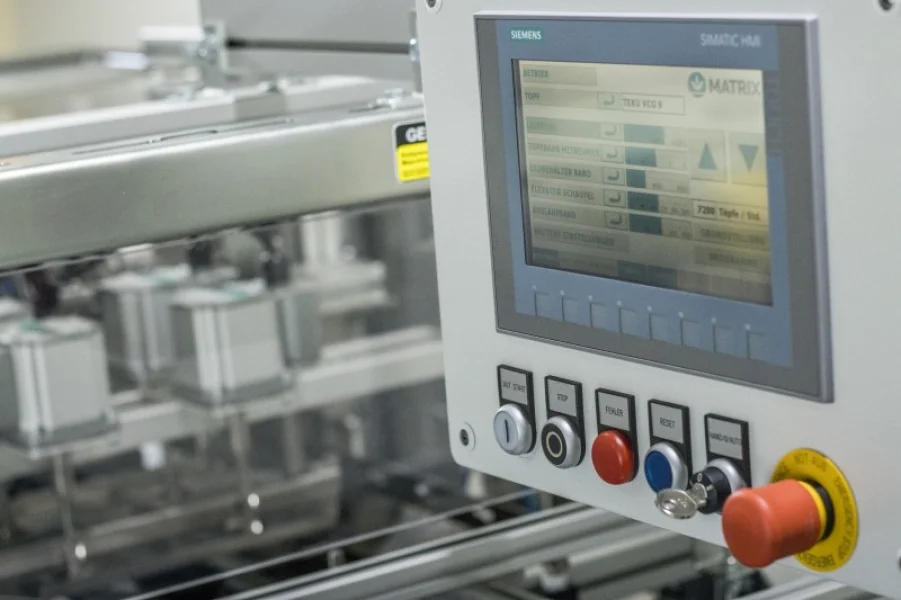

3. SPS-STEUERUNG

3. SPS-STEUERUNG

MIT 10,1" TOUCHSCREEN

MIT 10,1" TOUCHSCREEN

Über den besonders leuchtstarken und hellen 10,1" großen Farb-Touchscreen können gespeicherte Arbeitsabläufe mit verschiedenen Füll- und Bohrabläufen bedienerfreundlich abgerufen werden. Bei Bedrarf (z.B. für Feinjustierungen) ist dies auch während des Betriebs problemlos möglich!

Dank der Computersteuerung sind bei der MATRIX-Topfmaschine nahezu unendlich viele Prozesseinstellungen möglich, die eine besonders individuelle und komfortable Handhabung gewährleisten.

Über einen hellen, 10,1" großen Touchscreen können abgespeicherte Arbeitsabläufe mit verschiedenen Füll- und Bohrabläufen bedienerfreundlich abgerufen werden - auch während des Betriebes!

Dank der Computersteuerung sind bei der MATRIX-Topfmaschine nahezu unendlich viele Prozesseinstellungen möglich, die eine besonders individuelle und komfortable Handhabung gewährleisten.

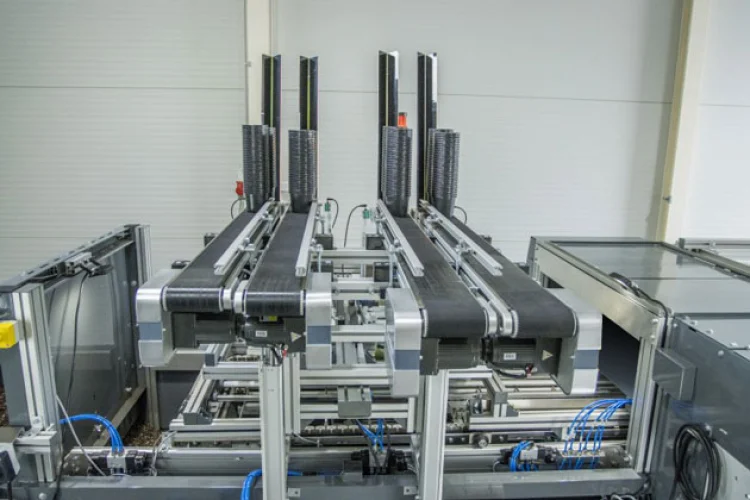

4. TOPFMAGAZIN

4. TOPFMAGAZIN

ELEKTRISCH HÖHENVERSTELLBAR & TOPFGRÖSSEN IN SEKUNDEN UMGESTELLT
TOPFGRÖSSEN IN SEKUNDEN UMGESTELLT

Das robuste Topfmagazin der MATRIX Topfmaschine ist pneumatisch angetrieben, mit Einzelbacken ausgestattet und per Knopfdruck elektrisch höhenverstellbar - und das serienmäßig. Je nach verwendeten Töpfen kann die MATRIX optional auch mit Doppelbacken ausgestattet werden.

Mit dem MATRIX Easy-Switch-System ist der Topfgrößenwechsel so schnell wie noch nie! Mit wenigen Handgriffen lässt sich das Topfmagazin in Sekundenschnelle von einem Topf auf den anderen umstellen!

Das robuste Topfmagazin der MATRIX Topfmaschine ist pneumatisch angetrieben, mit Doppelbacken ausgestattet und per Knopfdruck elektrisch höhenverstellbar - und das serienmäßig.

Mit dem MATRIX Easy-Switch-System ist der Topfgrößenwechsel so schnell wie noch nie! Mit wenigen Handgriffen lässt sich das Topfmagazin in Sekundenschnelle von einem Topf auf den anderen umstellen!

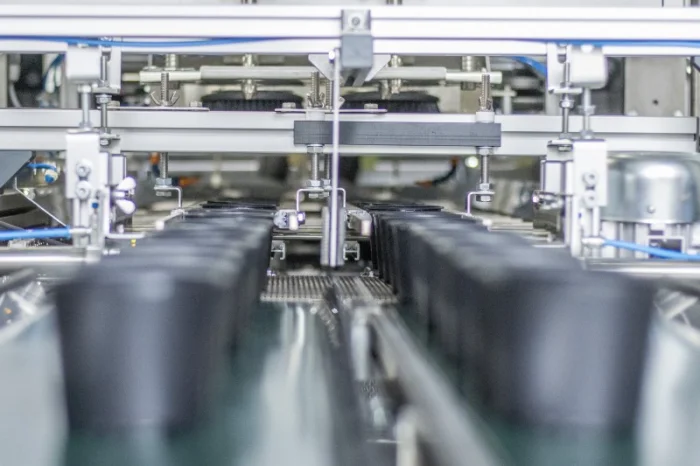

5. LINEARE TOPFBAHN

5. LINEARE TOPFBAHN

LINEARITÄT ALS VORTEIL

LINEARITÄT ALS VORTEIL

Die MATRIX ist eine lineare Topfmaschine, d.h. die seitlichen Führungen sind immer parallel. Daraus ergeben sich folgende Vorteile:

Die MATRIX ist eine lineare Topfmaschine, d.h. die seitlichen Führungen sind immer parallel. Daraus ergeben sich folgende Vorteile:

  • Die Seitenführungen lassen sich einfach und bequem per Knopfdruck auf die verwendete Topfgröße einstellen - serienmäßig. Die Umstellung der Seitenführungen auf andere Topfgrößen erfolgt in Sekundenschnelle.

  • Perfekt geeignet für den Einsatz in Kombination mit einem Pflanzroboter. Vorteile die sich hier ergeben: höhere Systemleistung sowie gleichmäßiger Verschleiß der Pflanzroboterarme**.

  • Einfache Wartung und Instandhaltung: Die komplette Topfbahn kann bei Bedarf auf Rollen aus der Topfmaschine herausgezogen werden.

  • Die Seitenführungen lassen sich serienmäßig einfach und bequem per Knopfdruck auf die verwendete Topfgröße einstellen. Die Umstellung der Seitenführungen auf andere Topfgrößen erfolgt in Sekundenschnelle.

  • Perfekt geeignet für den Einsatz in Kombination mit einem Pflanzroboter. Vorteile die sich hier ergeben: höhere Systemleistung sowie gleichmäßiger Verschleiß der Pflanzroboterarme**.

  • Einfache Wartung und Instandhaltung: Die komplette Topfbahn kann bei Bedarf auf Rollen aus der Topfmaschine herausgezogen werden.

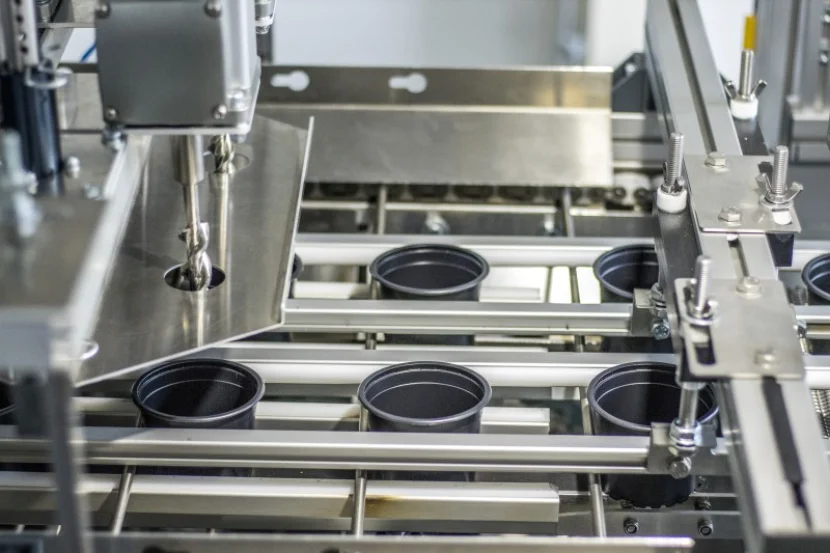

6. TOPFMITNEHMER

6. TOPFMITNEHMER

AUTOMATISCHE EINSTELLUNG & MITTIGE BOHRUNGEN
AUTOMATISCHE EINSTELLUNG & MITTIGE BOHRUNGEN

Im Gegensatz zu den per Knopfdruck verstellbaren Seitenführungen stellen sich die Topfmitnehmer der MATRIX-Topfmaschine nach der Programmwahl vollautomatisch auf die verwendete Topfgröße ein.

Dadurch wird immer mittig gebohrt. Eine manuelle Einstellung der Topfmitnehmer ist somit nicht mehr notwendig.

Selbstverständlich kann bei Bedarf die Bohrmitte auch während des Betriebs über den Touchscreen einfach versetzt werden.

Im Gegensatz zu den per Knopfdruck verstellbaren Seitenführungen stellen sich die Topfmitnehmer der MATRIX-Topfmaschine nach der Programmwahl vollautomatisch auf die verwendete Topfgröße ein.

Dadurch wird immer mittig gebohrt. Eine manuelle Einstellung der Topfmitnehmer ist somit nicht mehr notwendig.

7. INTELLIGENTE BOHRPROGRAMME

MIT CRASH-STOP

7. INTELLIGENTE BOHRPROGRAMME

MIT CRASH-STOP

Jeder einzelne Bohrer der MATRIX-Topfmaschine besitzt einen eigenen Bohrmotor mit besonder hohem Drehmoment. Für sehr große Bohrer und schweres Substrat Getribeuntersetzungen erhältlich, damit das Drehmoment noch weiter erhöht wird.

Folgende Parameter sind erstmals bei einer Topfmaschine beliebig einstellbar: Bohrdrehzahl, Bohrrichtung (rechts, links), Bohrmuster (einfach / doppelt / verdichten), sowie die Hubgeschwindigkeit des Bohrportals. Die Bohrfunktion kann per Knopfdruck - auch während des Betriebs - deaktiviert werden, wenn nicht gebohrt werden soll.

Die Crash-Stop-Funktion sorgt zusätzlich dafür, dass immer mittig und nie zu tief gebohrt wird. Eine Fehlbedienung ist somit ausgeschlossen.

Jeder einzelne Bohrer der MATRIX-Topfmaschine besitzt einen eigenen Bohrmotor mit Getriebeuntersetzung, wodurch das Drehmoment enorm gesteigert wird.

Folgende Parameter sind erstmals bei einer Topfmaschine beliebig einstellbar: Bohrdrehzahl, Bohrrichtung (rechts, links), Bohrmuster (einfach / doppelt / verdichten), sowie die Hubgeschwindigkeit des Bohrportals. Die Bohrfunktion kann per Knopfdruck - auch während des Betriebs - deaktiviert werden, wenn nicht gebohrt werden soll.

Die Crash-Stop-Funktion sorgt zusätzlich dafür, dass immer mittig und nie zu tief gebohrt wird. Eine Fehlbedienung ist somit ausgeschlossen.

8. KOMPROMISSLOSE ARBEITSSICHERHEIT

8. KOMPROMISSLOSE ARBEITSSICHERHEIT

Das Sicherheitskonzept der MATRIX-Topfmaschine erfüllt alle internationalen Normen zur Arbeitssicherheit: Neben großflächigen Not-Aus-Schaltern decken mit Sicherheitsschaltern abgesicherte Zugangstüren den kritischen Arbeitsbereich der MATRIX-Topfmaschine ab.

Dies ermöglicht nicht nur einen einfachen Zugang, sondern gewährleistet auch ein sicheres Arbeiten an der Topfmaschine.

Das Sicherheitskonzept der MATRIX-Topfmaschine erfüllt alle internationalen Normen zur Arbeitssicherheit.

Neben großflächigen Not-Aus-Schaltern decken mit Leistungsschaltern abgesicherte Zugangstüren den gesamten Arbeitsbereich der MATRIX-Topfmaschine ab.

Dies ermöglicht nicht nur einen einfachen Zugang, sondern gewährleistet auch ein sicheres Arbeiten an der Topfmaschine.

  • Je nach gewünschter Leistung und Gegebenheiten kann die MATRIX-Topfmaschine mit einer oder optional mit zwei parallel laufenden Bahnen konfiguriert werden.

  • Die Topfmaschine MATRIX kann mit 2 oder optional mit 4 Bohrern ausgerüstet werden. Somit können immer 2 bzw. 4 Töpfe pro Takt gebohrt werden.

  • Je nach gewünschter Leistung und Gegebenheiten kann die MATRIX-Topfmaschine mit einer oder optional mit zwei parallel laufenden Bahnen konfiguriert werden.

  • Die Topfmaschine MATRIX kann mit 2 oder optional mit 4 Bohrern ausgerüstet werden. Somit können immer 2 bzw. 4 Töpfe pro Takt gebohrt werden.

WEITERE BESONDERHEITEN

WEITERE BESONDERHEITEN

SERVICEFREUNDLICH

SERVICEFREUNDLICH

REDUKTION DER WARTUNGSKOSTEN

REDUKTION DER WARTUNGSKOSTEN

Die sehr übersichtliche und gut zugängliche Konstruktion der MATRIX gewährleistet servicefreundliche Wartungs- und Reparaturabläufe.

Ergonomisch angeordnete Schutzelemente sind leicht demontierbar und erleichtern die Arbeiten erheblich. Eine weitere Besonderheit der MATRIX Topfmaschine: Die komplette Topfbahn kann für Wartungs- und Reparaturarbeiten nach vorne aus der Maschine herausgezogen werden.

Die sehr übersichtliche und gut zugängliche Konstruktion der MATRIX gewährleistet servicefreundliche Wartungs- und Reparaturabläufe.

Ergonomisch angeordnete Schutzelemente sind leicht demontierbar und erleichtern die Arbeiten erheblich. Eine weitere Besonderheit der MATRIX Topfmaschine: Die komplette Topfbahn kann für Wartungs- und Reparaturarbeiten nach vorne aus der Maschine herausgezogen werden.

INDIVIDUALITÄT

INDIVIDUALITÄT

UPGRADE-MÖGLICHKEITEN

UPGRADE-MÖGLICHKEITEN

Alle MATRIX-Topfmaschinen sind untereinander kompatibel und können auf Wunsch auch nachträglich im Werk individuell auf ein anderes MATRIX-Modell umgebaut werden. Eine größere Leistungssteigerung oder eine wesentliche Änderung des Topfbereiches der Maschine ist somit einfacher und kostengünstiger zu realisieren als die Anschaffung einer komplett neuen Topfmaschine.

Alle MATRIX-Topfmaschinen sind untereinander kompatibel und können auf Wunsch auch nachträglich im Werk individuell auf ein anderes MATRIX-Modell umgebaut werden. Eine größere Leistungssteigerung oder eine wesentliche Änderung des Topfbereiches der Maschine ist somit einfacher und kostengünstiger zu realisieren als die Anschaffung einer komplett neuen Topfmaschine.

VIDEOS: DIE MATRIX IM EINSATZ
VIDEOS: DIE MATRIX IM EINSATZ
* Hier klicken, um Fußnoten zu öffnen

* Hinweis: Die angegebene Leistung kann je nach Modell variieren und ist abhängig vom verwendeten Substrat, der Topfgröße und des Fabrikats / der Qualität der verwendeten Töpfe.

** Während bei einer Topfmaschine mit Drehkranz die äußeren und inneren Arme des Pflanzroboters unterschiedliche Wege zurücklegen müssen, fahren die Arme des Pflanzroboters bei der MATRIX-Topfmaschine immer den gleichen Weg.
